Questions sur l'analyse d'un graphique non-conforme

Tout d'abord, bien vérifier le type de cycle associé au graphique et ses caractéristiques (consignes)

Ensuite, voir si une règle de calcul Calivac justifie la non-conformité (plateau non atteint, écart ou déviation hors norme, durée trop longue...)  selon l'aide contextuelle ("graphique d'un cycle" ci-joint)

Pour mieux étudier le graphique, vous pouvez : cliquer à un point donné pour voir les  valeurs du point, zoomer (par encadré avec cliqué-tiré vers le bas et la droite). l'aide contextuelle par l'appui de la touche F1 précise les manipulations possibles, y compris les superpositions à graphique de référence ou antérieur.

Enfin pour nous soumettre un cas litigieux, une capture d'écran ou un imprimé ne nous suffira pas ;

il faut alors nous récupérer un fichier des fichiers suivants:

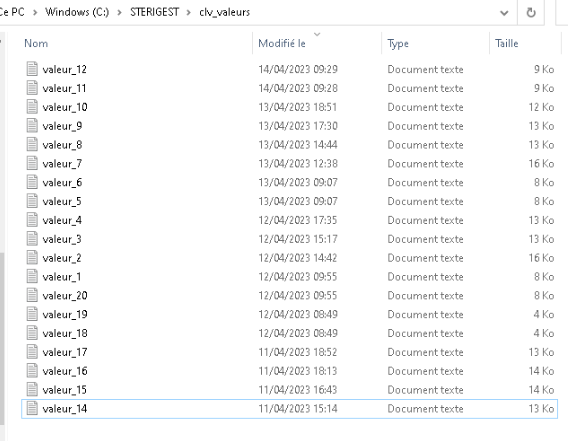

• soit les fichiers originaux (de la supervision OU dernière lecture Calivac: c:\sterigest\valeur.txt  sinon parmi les 20 dernières lectures : sous c:\sterigest\clv_valeurs)

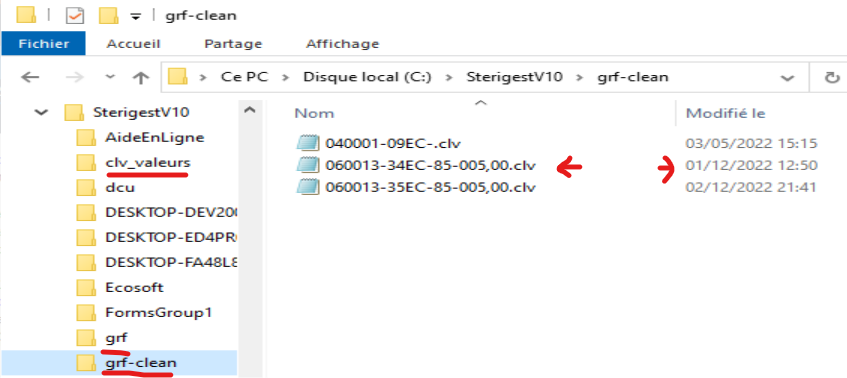

•  soit le fichier d'un cycle jugé non-conforme par Sterigest à l'acquisition : depuis c:\sterigest\grf\ pour les stérilisateurs OU c:\sterigest\grf-clean\ pour les laveurs
•  soit le fichier du dernier cycle reaffiché : c:\sterigest\dispgr.txt

ET  une capture d'ecran de :

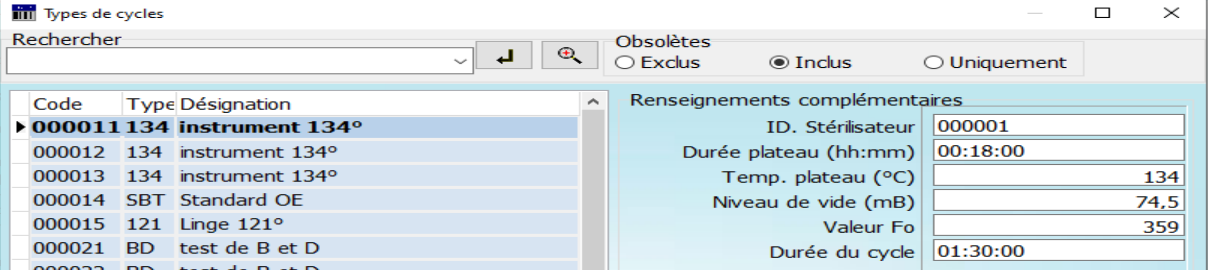

• soit les caractéristiques du type de cycle du stérilisateur
• soit les caracteriques du  type de cycle du laveur.

Note : C:\sterigest peut-être à remplacer par le répertoire d'exécution de Sterigest ou son répertoire d'isolation.
